一、青島edi設備生產廠家——青島魯東水務為您解答什么是EDI

  EDI是英文 Electrodeionization的縮寫，中文全稱為“連續電去離子技術”，其主要用于替代傳統混床技術。超純水的生產在過去的二十年間，在成本、環境及品質等因素的驅 動下，其供水系統發生了許多變化， 特別值得一提的是，目前存在一個明確的方向，就是減少對離子交換工藝的依賴性，以便盡可能減少化學藥品的使用，并提高產水量。有一項重要的事實可以說明該趨勢—反滲透作為陰陽床的替代技術正在普及。

  反滲透作為有效的脫鹽技術，其脫鹽率可以達到95~99%。但是，RO對離子的去處效果有一定的限度，一般來說，產水電導率0.5us/cm（2 MOhm-cm）是其脫鹽的極限。當產水水質有更高的要求的時候，就需要采用混床或等同技術。EDI能高效去除殘余離子和離子態雜質， 尤其當用戶產水水質要求高，比如對電阻率（>10 或者16MOhm-cm）, 二氧化硅（<10ppb或者<1ppb）,鈉離子,硼等有嚴格的要求的時候, EDI技術更體現了其品質的優 越性，且EDI系統的運行成本明顯低于與混床，與混床裝置及其輔助設備相比，其設備的生命周期總成本占有優勢。

  EDI技術在大約50年前就出現了，但是大型的商業化直到1986年才真正開始，時至如今EDI制造商已經為全球制造了1000套以上的EDI系統。

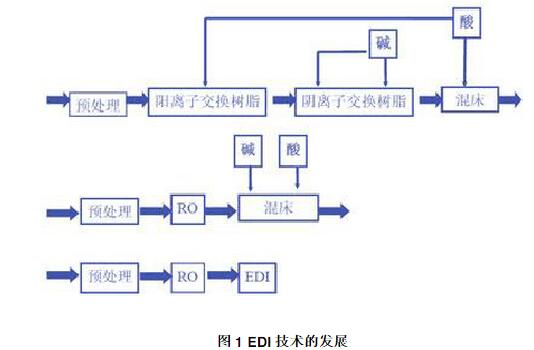

    圖1描述了RO，EDI取代傳統離子交換工藝的過程。



二、EDI工作原理

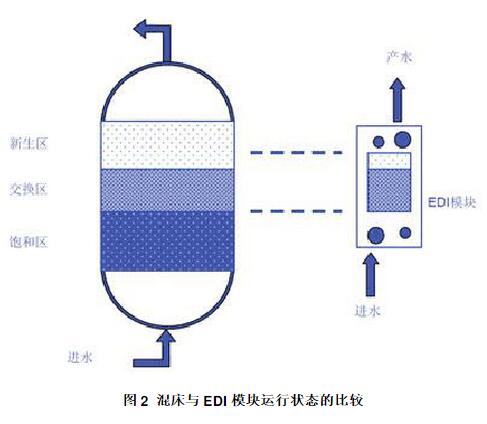

  圖2所示，混床在運行過程中，其內部的樹脂分為飽和區，交換區，新生區。飽和區的樹脂已經被離子飽和，不再具有從進水中交換離子的能力；交換區的樹脂處于部分飽和狀態，離子交換主要在交換區完成；新生區的指樹脂尚未發生離子交換。隨著混床的運行，飽和區和交換區將逐步向上移動，新生區的空間將減少，直到被穿透。新生區的存在是產水水質的保證，而新生區被穿透的時候，也就意味著混床產水水質將下降，混床需要用化學藥品再生。

  圖2 混床與EDI模塊運行狀態的比較



EDI在運行過程中，樹脂分為交換區和新生區，在運行過程中，雖然樹脂不斷進行離子交換，但電流連續不斷的使樹脂再生，從而形成了一種動態平衡；EDI模塊內將能始終保持一定空間的新生區；這樣EDI內的樹脂也就不再需要化學藥品的再生，且其產水品質也得到了高品質的保證。

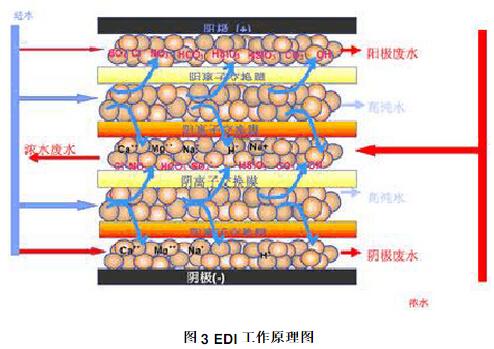

如圖3所示EDI由陰/陽離子交換膜，混床樹脂，淡/濃水室和陰/陽電極構成。

EDI技術將電滲析和離子交換技術完美的結合在一起。
EDI工作主要有三個過程：

1，淡水進水淡水室后，淡水中的離子與混床樹脂發生離子交換，從而從水中脫離；

2，被交換的離子受電性吸引作用，陽離子穿過陽離子交換膜向陰極遷移，陰離子穿過陰離子交換膜向陽極遷移，并進入濃水室從而從淡水中去除。

離子進入濃水室后，由于陽離子無法穿過因離子交換膜，因此其將被截留在濃水室，同樣，陰離子無法穿過陽離子交換膜，被截留在濃水室，這樣陰陽離子將隨濃水流被排出模塊；與此同時，由于進水中的離子被不斷的去除，那么淡水的純度將不斷的提高，待由模塊出來的時候，其純度可以達到接近理論純水的水平。

 3，水分子在電的作用下被不斷的離解為H+和OH-，H+和OH-將分別使得被消耗的陽/陰樹脂連續的再生。

過程1和過程3是樹脂的消耗和再生的兩個相反過程，這兩者會在模塊內部形成一個動態平衡。
圖4，5為EDI系統典型的流程圖

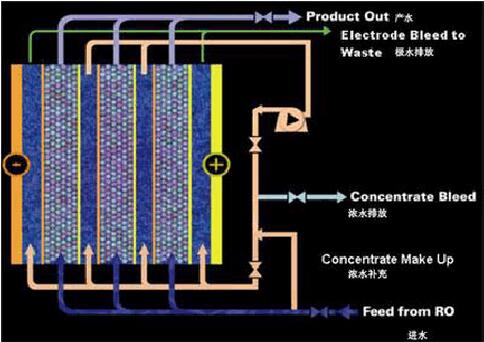

圖4 帶濃水循環的EDI系統



圖4中，進水從模塊底部進入淡水室，并從頂部出來；濃水從模塊底部進入模塊，從模塊頂部出來，濃水經過濃水循環
泵后，大部分濃水將回流到模塊的濃水室中循環，小部分濃水將排放；極水的進水與濃水進水為同一水流，只是分別進入不同的室（極水室和濃水室），并從模塊頂部排出。

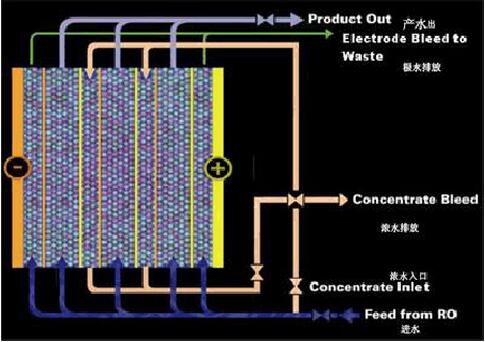

圖5 不帶濃水循環的EDI系統



圖5中，淡水從模塊底部進入淡水室，從頂部出來；濃水從模塊頂部進入模塊，從模塊底部出來；極水的進水與淡水進水為同一水流，只是分別進入不同的室（極水室和濃水室），并從模塊頂部排出。
