淀粉廠軟水處理設備平面圖及軟水處理知識分解

  首先介紹一下什么是軟水處理：全自動鈉離子交換器采用離子交換原理，去除水中的鈣、鎂等結垢離子

。當含有硬度離子的原水通過交換器內樹脂層時，水中的鈣、鎂離子便與樹脂吸附的 鈉離子發生置換，樹脂吸附了鈣、鎂離子而鈉離子進入水中，這樣從交換器內流出的水就是去掉了硬度的軟化水。
  由于水的硬度主要由鈣、鎂形成及表示，故一般采用陽離子交換樹脂（軟水器），將水中的Ca2+、Mg2+（形成水垢的主要成份）置換出來，隨著樹脂內Ca2+、Mg2+的增加，樹脂去除Ca2+、Mg2+的效能逐漸降低。
  當樹脂吸收一定量的鈣鎂離子之后，就必須進行再生，再生過程就是用軟化水設備單閥單罐鹽箱中的食鹽水沖洗樹脂層，把樹脂上的硬度離子在置換出來，隨再生廢液排出罐外，樹脂就又恢復了軟化交換功能。
  由于水的硬度主要由鈣、鎂形成及表示由于水的硬度主要由鈣、鎂形成及表示鈉離子交換軟化處理的原理是將原水通過鈉型陽離子交換樹脂，使水中的硬度成分Ca2+、Mg2+與樹脂中的Na+相交換，從而吸附水中的Ca2+、Mg2+，使水得到軟化。如以RNa代表鈉型樹脂，其交換過程如下：
2RNa + Ca2+ = R2Ca + 2Na+
2RNa + Mg2+ = R2Mg + 2Na+
即水通過鈉離子交換器后，水中的Ca+、Mg+被置換成Na+。
一般控制閥的運行流程為：運行、反洗、吸鹽、慢洗、鹽箱補水、正洗。

  淀粉廠軟水處理設備分解及作用

1、調節池

  為了使管渠和構筑物正常工作，不受廢水高峰流量或濃度變化的影響，需在廢水處理設施之前設置調節池。 對于有些反應，如厭氧反應對水質、水量和沖擊負荷較為敏感，所以對于工業廢水適當尺寸的調節池，對水質、水量的調節是厭氧反應穩定運行的保證。調節池的作用是均質和均量，一般還可考慮兼有沉淀、混合、加藥、中和和預酸化等功能。

  總結為：   作用：對水量和水質的調節，調節污水pH值、水溫，有預曝氣作用，還可用作事故排水。  分類：水量調節池和水質調節池。

2、沉淀

   沉淀是運用沉淀理論去除水中懸浮物的一種技術，在給水凈化和污水處理工藝中應用廣泛。沉淀池的型式繁多，按池內水的流向不同可分為平流式、堅流式和輻流式三種，還有新型的加斜板或斜管的沉淀池。

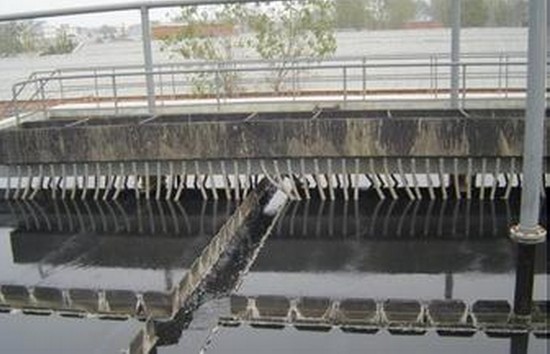

（1）平流式沉淀池在給水凈化和污水處理中常被采用。池體平面一般呈矩形，由進水口、水流部分、出水口和污泥斗組成。進口設在池長的一端，一般采用淹沒進水孔，水由進水渠道通過均勻分布的進水孔流入池體，進水孔后設有擋板，使水流可以均勻分布在整個池寬的橫斷面，沉淀池的出水口設在池長的另一端，多采用溢流堰，以保證沉淀后的澄清水沿池寬均勻地流入出水渠。堰前設浮渣槽和擋板以截留水面浮渣。水流部分的池寬和深度應保證水能沿池的過水?dāng)嗝婢鶆蚨徛€(wěn)定地流過。池的長寬比一般不小于4，池的有效水深一般不大于3米。污泥斗多設在池前部的池底以下，呈漏斗形，用以積聚水中沉淀下來的部分污泥，斗底有排泥管，定期排泥。這種沉淀池構造簡單，工作性能穩定，沉淀效果好。  （2）豎流式沉淀池，也就是本污水站使用的方式，池體平面為圓形或方形。污水設在池中心的污水管自上而下排入池中，中心出水管設傘形擋板，使污水在池中均勻分布，并沿池的整個斷面緩慢上升。懸浮物依重力降入池底錐形污泥斗中，澄清水在池上端周圍的溢流堰中排出。溢流堰前也設浮渣槽和擋板，保證出水水質。這種池占地面積小，池深大，池底為錐形。由于占地面積較小，在工業廢水處理中使用較多。

（3）輻流式沉淀池平面多為圓形，直徑較大而池深較小，直徑為20－100米，池中心水深不大于4米，周邊水深不小于l.5米。水自池中心進水管入池，沿半徑方向向池周邊緩慢流動。懸浮物在流動中沉淀下來，并沿池底坡度向污泥斗集聚，澄清水在池周溢流出水渠。這種池處理水容量大，但占地面積大，排泥設備較復雜。

（4）新型沉淀池在沉淀池中加設斜板或斜管，所以大大提高沉淀效率，縮短沉淀時間，減小沉淀池體積。不過斜管沉淀池經常出現結垢和堵塞現象。  沉淀池有各種不同的用途。如在曝氣池前設初次沉淀池，可以降低水中懸浮物含量，以減輕生物處理負荷，在曝氣池后設二次沉淀池，可以截留并濃縮活性污泥。
